霍尼韦尔Satellite XT - 9602-7100 MST SENSOR O3 0-1PPM臭氧气体传感器

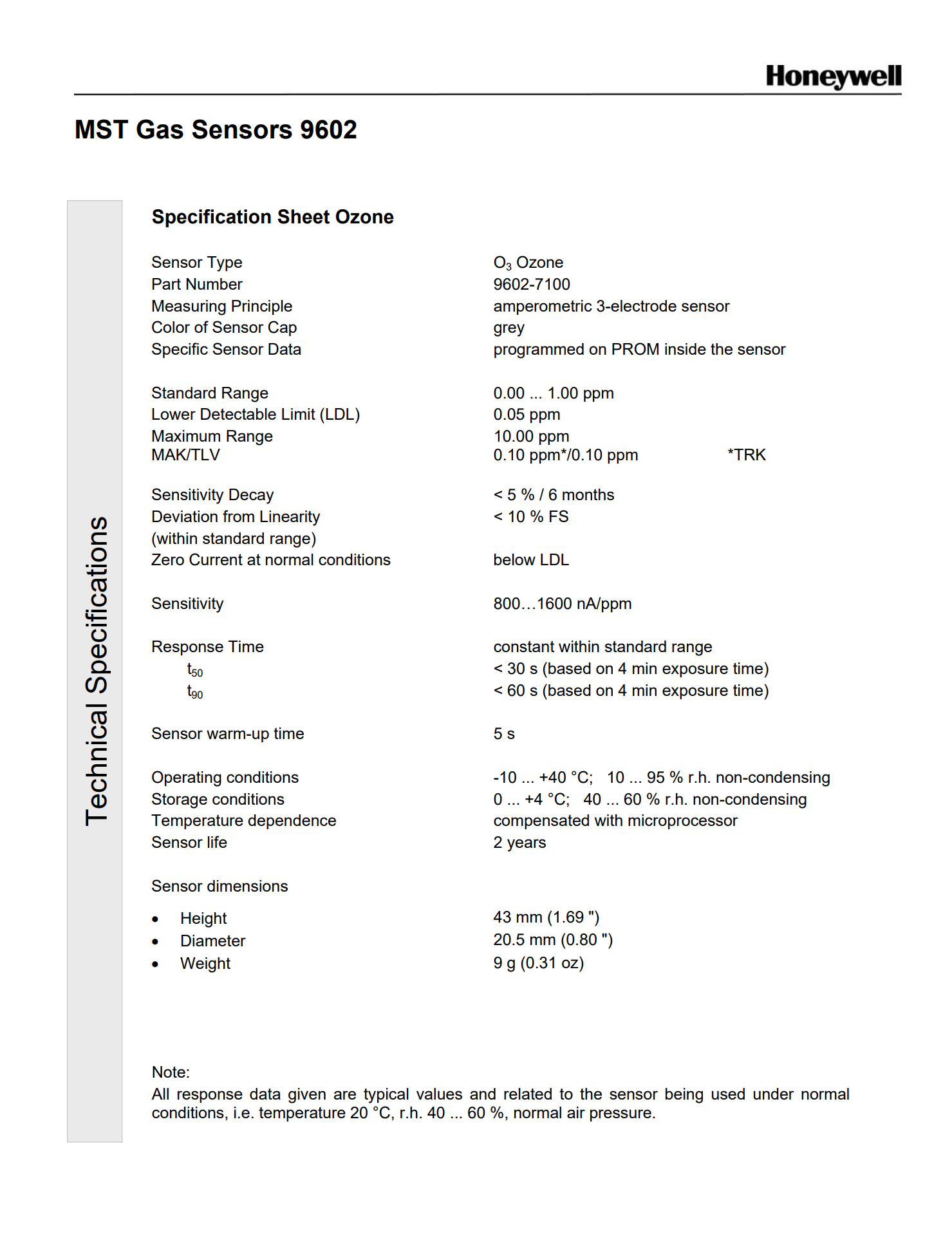

 Specification Sheet Ozone
Sensor Type O3 Ozone
Part Number 9602-7100
Measuring Principle amperometric 3-electrode sensor
Color of Sensor Cap grey
Specific Sensor Data programmed on PROM inside the sensor

Standard Range 0.00 ... 1.00 ppm
Lower Detectable Limit (LDL) 0.05 ppm
Maximum Range 10.00 ppm
MAK/TLV 0.10 ppm*/0.10 ppm *TRK

Sensitivity Decay < 5 % / 6 months
Deviation from Linearity < 10 % FS
(within standard range)
Zero Current at normal conditions below LDL

Sensitivity 800…1600 nAm

Response Time constant within standard range
 t50 < 30 s (based on 4 min exposure time)
 t90 < 60 s (based on 4 min exposure time)

Sensor warm-up time 5 s

Operating conditions -10 ... +40 °C; 10 ... 95 % r.h. non-condensing
Storage conditions 0 ... +4 °C; 40 ... 60 % r.h. non-condensing
Temperature dependence compensated with microprocessor
Sensor life 2 years

Sensor dimensions
• Height 43 mm (1.69 ")
• Diameter 20.5 mm (0.80 ")
• Weight 9 g (0.31 oz)

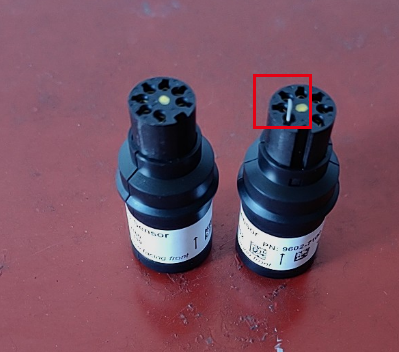

 能否请您解释一下下面图片中9602-7100 MST SENSOR O3 0-1PPM的短接链接（Jumper）的目的？


9602-7100 MST 传感器 O3 0-1PPM
O3臭氧
Satellite XTMST
短路链接
跳线



答案 / 解决方案
帮助回答/解决方案
 一个简单的短接链接（跳线），用于保持传感器“新鲜”。并非所有传感器都配备这些，但在将传感器安装到卫星XT之前，可以自由地移除和丢弃它们。

9612-0250 卫星 4-20mA/C，防护等级 IP65

9612-0255 卫星 4-20mA/C/R，防护等级 IP66

9612-0400 卫星 FTT，防护等级 IP65

9612-0405 卫星 FTT/R，防护等级 IP65

9602-020010 卫星 XT 4-20mA

9602-020510 卫星 XT 4-20mA/R

9602-025010 卫星 XT 4-20mA/C

9602-025510 卫星 XT 4-20mA/C/R

9602-040010 卫星 XT FTT

9602-040510 卫星 XT FTT/R

9602-045010 卫星 XT FTT/C

9602-050510 卫星 XT R

20404-0200 MST提取模块 XT标准

20404-0300 MST提取模块 XT低流量（仅限 SF6, C5F8）

20404-0250 MST提取模块 XT可燃气体

20408-0110 MST 热裂解模块 XT NF3

20408-0112 MST 热裂解模块 XT 1.2-DCE

20408-0114 MST 热裂解模块 XT SF6

20408-0116 MST 热裂解模块 XT CH3F

20408-0120 MST 热裂解模块 XT C5F8

20408-0122 MST 热裂解模块 XT C4F6

9602-9600 MST 传感器 1,2-DCE 0-1000 ppm（仅限热裂解仪）

9602-9900 MST 传感器 可燃气体 0-100 % LEL

9602-9902 MST 传感器 可燃气体 0-100 % LEL（仅限 Sat-Ex）

9602-6000 MST 传感器 AsH3 0-1.00 ppm 2El.

9602-6004 MST 传感器 AsH3 0-1.00 ppm 3El.

9602-6002 MST 传感器 AsH3 0-10.0 ppm

9602-6202 MST 传感器 B2H6 0-1.00 ppm

9602-6800 MST 传感器 Br2 0-5.00 ppm

9602-9732 MST 传感器 C4F6 0-50.0 ppm（仅限裂解仪）

9602-9730 MST 传感器 C5F8 0-20.0 ppm（仅限裂解仪）

9602-9720 MST 传感器 CH3F 0-0.500 %体积

9602-5300 MST 传感器 Cl2 0-5.00 ppm

9602-7410 MST 传感器 ClF3 0-1.00 ppm

9602-7400 MST 传感器 ClO2 0-1.00 ppm

9602-5400 MST 传感器 CO 0-500 ppm

9602-6600 MST 传感器 COCl2 0-1.00 ppm

9602-8000 MST 传感器 ETO 0-20.0 ppm

9602-6401 MST 传感器 F2 0-30 ppm

9602-6400 MST 传感器 F2 0-5.00 ppm

9602-6902 MST 传感器 GeH4 0-5.0 ppm

9602-5100 MST 传感器 H2 0-1.000 %体积

9602-5101 MST 传感器 H2 0-4.00 %体积

9602-5200 MST 传感器 H2S 0-100 ppm

9602-5201 MST 传感器 H2S 0-30.0 ppm

9602-5601 MST 传感器 H2Se 0-1.00 ppm

9602-7000 MST 传感器 HBr 0-30.0 ppm

9602-5800 MST 传感器 HCl 0-30.0 ppm

9602-5700 MST 传感器 HCN 0-30.0 ppm

9602-6500 MST 传感器 HF 0-10.0 ppm

9602-6715 MST 传感器 HMDS 0-0.500 %-vol.

9602-6714 MST 传感器 HMDS 0-500 ppm

9602-7600 MST 传感器 N2H4 0-1.00 ppm

9602-9700 MST 传感器 NF3 0-50.0 ppm (仅限裂解器)

9602-6704 MST 传感器 NH3 0-100 ppm 版本 SE

9602-6705 MST 传感器 NH3 0-1000 ppm

9602-7200 MST 传感器 NO 0-250 ppm

9602-7300 MST 传感器 NO2 0-25.0 ppm

9602-5500 MST 传感器 O2 0-25.0 %-vol.

9602-7100 MST 传感器 O3 0-1.00 ppm

9602-7101 MST 传感器 O3 0-1.00 ppm 排放监测

9602-6100 MST 传感器 PH3 0-1.00 ppm 2El.

9602-6102 MST 传感器 PH3 0-1.00 ppm 3El.

9602-9710 MST 传感器 SF6 0-0.500 %-vol. (Pyrolyzer only)

9602-6301 MST 传感器 SiH4 0-50.0 ppm

9602-5900 MST 传感器 SO2 0-25.0 ppm

9602-7500 MST 传感器 TEOS 0-100 ppm

9602-7510 MST 传感器 TMB 0-500 ppm

9602-7800 MST 传感器 TMP 0-30.0 ppm

9602.0014.10.00 选项提取模块 XT 适配器套件

9602.0050.10.01 标准安装轨道，DIN 90 x 35 x 7.5 mm

9602.0050.10.03 标准安装轨道，DIN 180 x 35 x 7.5 mm

9602.0051.10.02 L形安装板，带DIN轨道

9602.0090.00.01 传感器延长 2米 标准

9602.0091.00.01 传感器延长 3米

9602.0092.00.01 传感器延长 1米

9602.0093.00.01 传感器延长 2米 可燃气体

9602.0094.00.01 传感器延长 3米 可燃气体

9902-4000 4英寸鞍形

9902-4010 6英寸鞍形

9902-4020 8英寸鞍形

9902-4030 10英寸鞍形

9902-4040 12英寸鞍形

9902-4100 1.5英寸鞍形

9902-4110 2英寸鞍形

9902-4120 2.5英寸鞍形

9902-4130 3英寸鞍形

9902-4200 平鞍形

9602.0095.40.00 卫星校准帽

9602.0097.10.00 金属传感器适配器 传感器延长 完整

9602.0098.10.00 传感器延长适配器 完整

9602.0099.10.00 适配器传感器扩展C 完整

9902.0008.40.00 1 1/4" 转 M40 适配器

02000-A-1635 防水帽，用于有毒气体检测仪，包括远程气体喷嘴（适用于 Sensepoint、Signalpoint、Satellite（带适配器）、XNX MPD 和 Series 2000）

02000-A-1640 防水帽，用于可燃气体检测仪，包括远程气体喷嘴（适用于 Sensepoint、Signalpoint、Satellite（带适配器）、XNX MPD 和 Series 2000）

02000-A-1642 易燃气体收集锥，用于 Sensepoint、Signalpoint、Satellite（带适配器）、XNX MPD 和 Series 2000 的可燃气体检测仪

02000-A-1645 流动装置外壳组件（适用于 Sensepoint、Signalpoint、Satellite（带适配器）、XNX MPD 和 Series 2000）

注意：当使用 02000-A-1635/1640/1642/1645 与 Satellite XT 传感器配合时，必须订购适配器 9902.0008.40.00。
