    • 美国MOOG穆格滑环--滑环基本面

      发布日期:2025-06-04 11:24:14

      滑环基本面

      滑环是一种机电设备,允许将电源和电信号从固定结构传输到旋转结构。也称为旋转电离接头,

      收集器或电动旋转,可以在任何需要不受约束,间歇性或连续旋转的机电系统中使用滑环,同时传输功率和 /或数据。

      使用滑环的好处
      提高机械性能
      简化系统操作
      消除可移动接头悬挂的容易损坏的电线

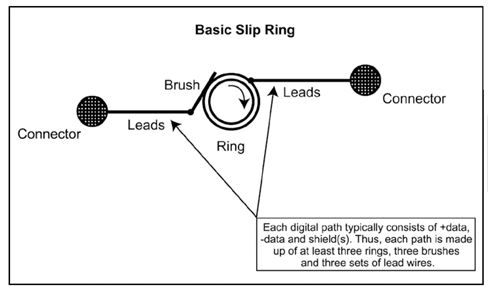

      基本滑环配置作为世界领先的滑环制造商,Moog提供了10,000多个标准和可定制的滑环设计。每个滑环有以下基本组件:

       环形组件
      提供一个或多个电路路径。每个环是导电性的,并在环形组件的整个360度旋转上提供电路路径。

      刷子
      刷提供旋转(通常是环)和组件固定部分之间的电气接触。刷子骑在环上,并安装在刷子组件中,通常在固定结构上。

      引线
      输入和输出导线将环连接到外部世界。

      连接器
      连接器链接到滑环组件接线。连接器是可选的,通常由客户指定。

      指定高性能滑环
      应指定以下参数,以确保在特定应用程序中确保操作:
      用于传输数据的数据总线,即Profibus,以太网,FireWire
      电缆类型用于连接到滑环
      发射器和接收器之间的最大电缆长度
      最大数据速率
      可以容忍的最大错误率
      最大尺寸,即直径和长度
      电路数及其评级,即电压,电流
      最大旋转速度
      操作环境



      滑环是一种机电设备,允许将电源和电信号从固定结构传输到旋转结构。也称为旋转电离接头,收集器或电动旋转,可以在任何需要不受约束,

      间歇性或连续旋转的机电系统中使用滑环,同时传输功率和 /或数据。它可以改善机械性能,简化系统操作并消除可移动接头悬挂的损坏的电线。



      对于高速数据传输或在EMI敏感环境中的数据传输,我们制造了一条forj。

      有超过10,000种设计,如果您看不到滑环以符合您的要求,请与我们联系以寻求帮助。





      Moog的滑环已经在商业和工业应用中成功执行了60多年。这些产品是针对高性能环境和灵活要求开发的。典型的应用程序包括摄像头系统,机器人技术,包装机,医疗设备和广泛的自动化系统。



      我们的滑环价格高昂,可用于快速交付,专为艰难的商业,工业和军事环境而设计。

      查看我们的滑环产品

      紧凑的滑环胶囊



      我们经济的紧凑型滑环胶囊家族可以在不选择较大版本的情况下处理系统尺寸要求方面具有巨大的灵活性。



      模型 通过
      尺寸:d x l
      in(mm)
      电路 当前的 电压 操作
      速度
      AC6023 0.87 x 1.14-1.98
      (22.1 x 29-49.5)
      6、12、18、24 2安培 210 VDC / 240 VAC 250 rpm
      AC6305 0.87 x 1.95
      (22.1 x 49.5)
      3,电源和6、9或12个信号 5安培/
      2安培
      120 VAC 250 rpm
      AC6310 0.87 x 1.95
      (22.1 x 49.5)
      3,电源和3或6个信号 10安培/
      2安培
      120 VAC 250 rpm
      AC6355 1.0 x 2.6或3.5
      (25.4 x 66.0或88.9)
      36和56 2安培 240 VAC 250 rpm
      AC6373 .5 x .86或1.11
      (12.7 x 21.7或28.2)
      6和12 2安培 120 VDC / VAC 100 rpm
      AC7036 3.1 x 6.5
      (78.74 x 165.1)
      可变,
      请参阅AC6349和
      AC6355型号
      15 amp外部;
      2、5、10安培内部
      15安培的440 V;
      内部有所不同,
      请参见AC6355模型
      150 rpm
      AC7094 2.17 x 5.02-6.69
      (55.1 x 127.5-169.9)
      30、36、42或48 5安培 250 AC / DC 250 rpm
      AC7212 3.9 x 3.11-5.92
      (99.06 x 78.99-150.36)
      外部选项:
      AC4598或AC6200
