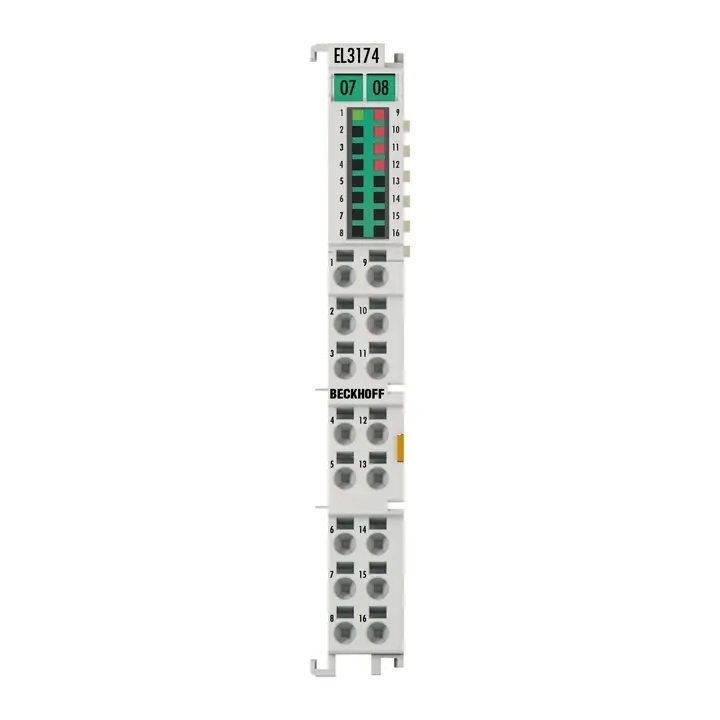

    • EL3174 | EtherCAT 多功能端子模块,4 通道模拟量输入,±10 V,±20 mA,16 位

      发布日期:2025-06-04 11:22:19

      EL3174 模拟量输入端子模块有 4 个可单独设置参数的输入通道。可以使用每个通道测量 -10/0 到 +10 V 或从 -20/0/+4 到 +20 mA 范围内的信号。

      在物理上,电压和电流信号应连接到不同的端子模块接点。每个通道都必须由控制器/TwinCAT 通过 CoE 设置为 U 或 I 模式。

      电压输入端为差分输入;电流输入端为单端输入。所有输入的模数转换分辨率都为 16 位,以电气隔离的方式传输到上一层。

      该端子模块支持 ±107 % 扩展量程 ,也支持在量程内根据 NAMUR NE43 标准处理以及诊断传感器信号。



      技术参数EL3174

      输入数量 4

      接地参考(输入) voltage: differential, current: single-ended

      电源 通过 E-bus 供电

      超采样系数 –

      分布式时钟 是

      分布式时钟精度 << 1 µs

      内部电阻 > 200 kΩ | 典型值 85 Ω

      输入滤波极限频率 5°kHz

      共模电压 UCM 最大 35 V(电压测量)

      绝缘强度 最大 30 V(电流测量)

      转换时间 最小值 150 µs

      测量范围,标准 -10/0…+10 V | -20/0/+4…+20 mA

      测量范围,技术上 -10.73…+10.73 V | -21.47…+21.47 mA

      分辨率 16°位(包括符号)

      测量误差 < ±0.3%(相对于满量程值)

      电气隔离 500 V(E-bus/信号电压)

      E-bus 电流消耗 典型值 180 mA

      电源触点电流消耗 取决于负载

      过程映像中的位宽 输入:16 字节

      配置 无需地址或配置设置

      功能特点 U/I 可参数化、ExtendedRange、标准和紧凑型过程映像、可激活的 FIR/IIR 滤波

      工作温度 -25…+60 °C

      储藏温度 -40…+85 °C

      相对湿度 95 %,无冷凝

      重量 约 65 g

      抗振/抗冲击性能 符合 EN 60068-2-6/EN 60068-2-27 标准

      抗电磁干扰/抗电磁辐射性能 符合 EN 61000-6-2/EN 61000-6-4 标准

      认证/标记 CE, CCC, UL, ATEX, IECEx, cFMus

      防护等级/安装位置 IP20/可变

      防爆标志 ATEX:

        II 3G Ex ec IIC T4 Gc

      IECEx:

        Ex ec IIC T4 Gc

      cFMus:

        I 类,2 区,A、B、C、D 组

        I 类,2 区,AEx ec IIC T4 Gc

      技术数据

      外壳数据

      回到顶部

      外壳数据 EL-12-16 针

      外观样式 高密度端子模块外壳,带 LED 信号指示灯

      材料 聚碳酸脂

      外形尺寸(W x H x D) 12 mm x 100 mm x 68 mm

      安装方式 通过锁扣固定在 35 毫米的 DIN 导轨上,符合 EN 60715 标准

      并排安装方式 双插槽和键连接

      标签 BZxxx 系列标签

      接线 实心导线(s);直插式连接技术;细绞线(st)和管型端子(f):用螺丝刀驱动弹簧

      导线横截面积 s*:0.08...1.5 mm²、

      st*:0.25...1.5 mm²、

      f*:0.14....0.75 mm²

      导线横截面积 AWG s*:AWG28...16、

      st*:AWG22...16、

      f*:AWG26...19

      剥线长度 8…9 mm

      电源触点电流负载 Imax:10 A

      *s:实心线;st:绞线;f:带线鼻子
