仙童10 型设计用于需要大容量和精确过程控制控制的应用。
通过利用滚动膜片而平衡的提升阀确保即使在供气压力非常不稳的情况下也可以有连续的输出压力。
通过使用按照流量速度调整供气的导气管，而在变化的流量条件下保持调节压力的稳定性。
特性
• 1/8” 水柱压力的控制灵敏度使得可以用于精密过程控制。
• 压力平衡供气阀可以防止压力改变影响设定点。
• 可选的单向阀允许在供气向大气打开时排空下游压力。
• 独立的控制腔可将膜片与主流量隔开，以消除振荡和噪音。
• 补偿管可补偿流动条件下的下游压力下降。
• 适用于所有地区和省份的加拿大注册号(CRN) 认证。
• 无黄铜选项可用于特殊流体。操作原理
10 型系列调节器使用力平衡原理控制用于控制输出压力的阀组件的移动。
当将调节器调整为一个特定的设定点时，正偏压弹簧的向下力将膜片组件向下移动。
供气阀打开，并允许空气进入出气口。当到达设定点时，由正偏压弹簧施加的向下力将与施加于膜片组件上的下游压力相互平衡。
形成的力将供气阀向上移动以减少通向出气口的流量。出口压力保持为施加于膜片组件顶部和底部的力之间平衡的结果。
低排放 (B) 将排放率降低到低于标准机的排放率的选项，可以用在不希望有排气或气体消耗的场合。降低排放率将导致灵敏度降低。
低流量 (L) 将排放率提高到高于标准机的排放率的选项，用于提高在低流量应用中的响应。
单向阀 (C) 当除掉供气压力时，允许通过供气管和排气口快速排空下游压力的内部单向阀。
无泄放(N) 包含无泄放功能和连续排放的选项。
具有此功能的机器必须使用在有连续下游气体流动的条件下，以正确调节并防止输出压力等于供气管压力。
涵盖多元市场应用的丰富产品系列
60 多年来，Fairchild Industrial Products Company 始终保持精密、高品质气动和电动/气动控制产品制造商的非凡声誉。
我们的工业控制产品系列包含多样的精密气动和电动/气动控制装置，适用于过程控制、机床、机器人和 OEM 应用。
我们深耕四大产品类别⸺气动调压阀、流量放大器、继电器和电动/气动传感器⸺技术，为我们不断发展壮大并保持行业领先地位奠定了深厚的基础。
Fairchild Industrial Products Company 已通过ISO 9001认证。我们已获准在电动/气动产品上使用 CE 标志。
我们的许多电动/气动产品还通过了 FM、CSA 和 ATEX 的本安型、防爆型和 NEMA 4X (IP65) 防护等级认证。
我们遍布全球的仓储经销网络可为您提供本地化的应用支持。在我们的工厂，应用工程师团队可助您解决新应用或现有应用遇到的问题。
我们可以与您的工厂和设计工程师合作，针对特定应用需求开发定制产品。
Fairchild Industrial Products Company 凭借优质的产品、卓越的客户服务、快速交付以及迅捷的客户紧急情况响应而享誉业内。
A 调节器
10 气动精密调节器
10BP 气动精密背压调节器
16 真空调节器
30 小型精密调节器
30BP 小型精密背压调节器
50 微型精密调节器
50BP 微型精密背压调节器
63 气动过滤调节器
64A / 65A 气动服务调节器
66 气动不锈钢调节器
66BP 气动不锈钢背压调节器
70B 气动超小型调节器
80D 气动多级调节器
81 气动多级调节器
100 气动高流量调节器
1000 气动精密调节器
1600A 真空调节器
24CC/24CS 精密 M/P 转换器
24XFC/24XFS 精密 M/P 转换器
2800 气动活塞调节器
3400 气动杠杆操作调节器
4000A 气动精密调节器
B 转换器
T1750 高压电动/气动转换器
T5200 电动/气动 I/P、EP 转换器
T5220 电动/气动 I/P、EP 转换器
T5221 电动/气动 I/P、EP 可调整无线电转换器
T5400 数字/气动转换器
T5420 数字/气动转换器
T5700 电动/气动 I/P、EP 转换器
T6000 电动/气动 I/P、EP 转换器
T7800 电动/气动 I/P、EP 转换器
TXI7800 防爆 I/P 转换器
TXI7850 防爆 I/P 转换器(防潮)
T7900 电动/气动转换器
T7950 电动/气动转换器
T8000 微型双线 P/I 压力转换器
E 附件
T6000、T7800 多机和支架配件
T7950、T8000
MPL-70、MPLT-70 . 微型面板显示装置
PL-5、PL-8 面板显示装置
1-1/2”、2”、3-1/2” .. 压力计量器
微型带状 压力计量器
FGF、FGM、FGD.. 自动排放过滤系列
C 容积增压器
20 气动容积增压器
200 气动容积增压器(高流量)
200XLR 气动容积增压器(高流量)
2000 气动容积增压器
4500A 气动容积增压器
D 继动器
14 正负偏压继动器
15 正偏压继动器
21 可调节比率继动器
22 气动计算继动器
24 快动继动器
25 反向继动器
85D 多级正偏压继动器
90 低压 气动选择器继动器
91 高压 气动选择器继动器
1500A 正偏压继动器
2500A 高流量反向继动器
Fairchild Pneumatic Controls

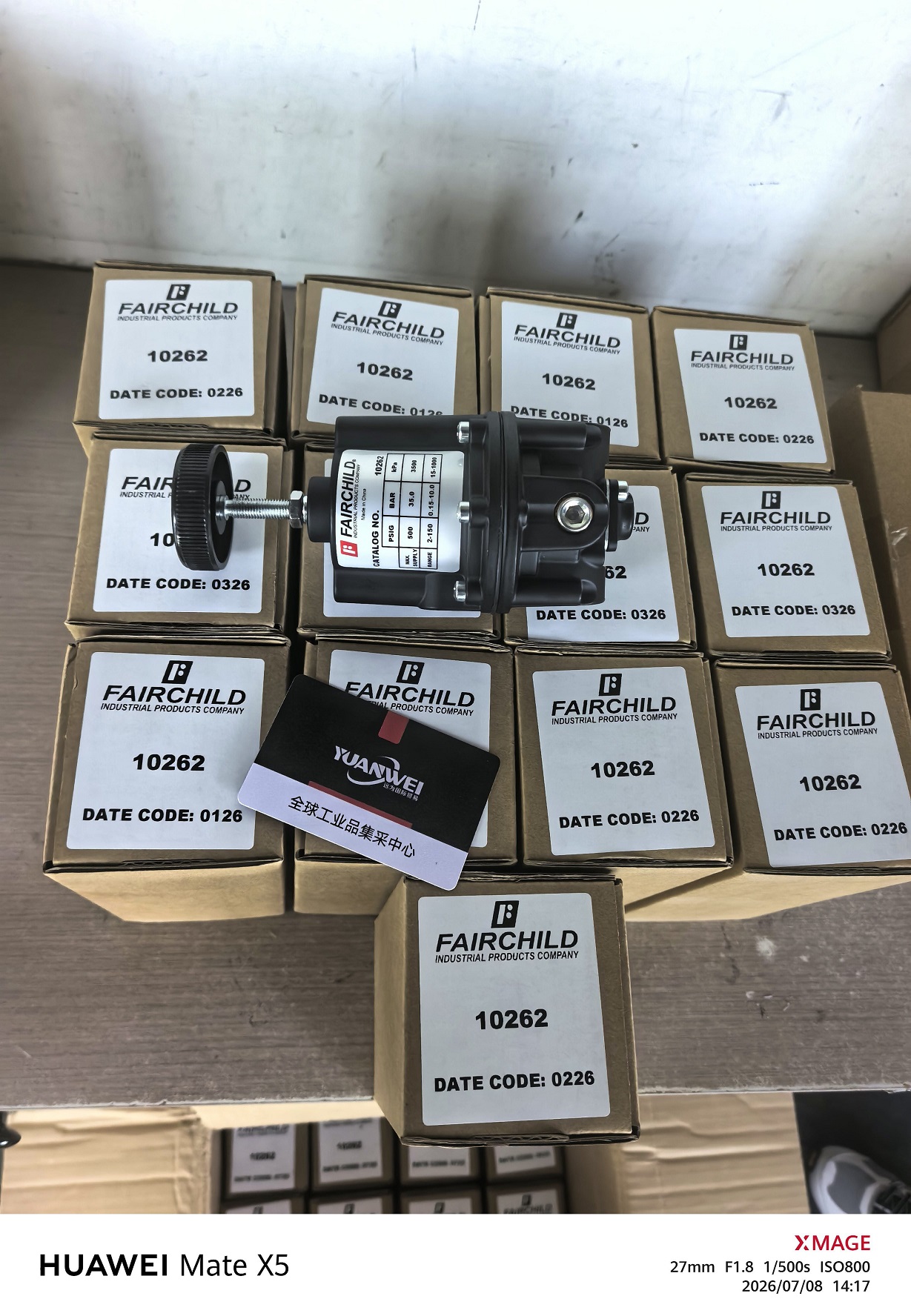

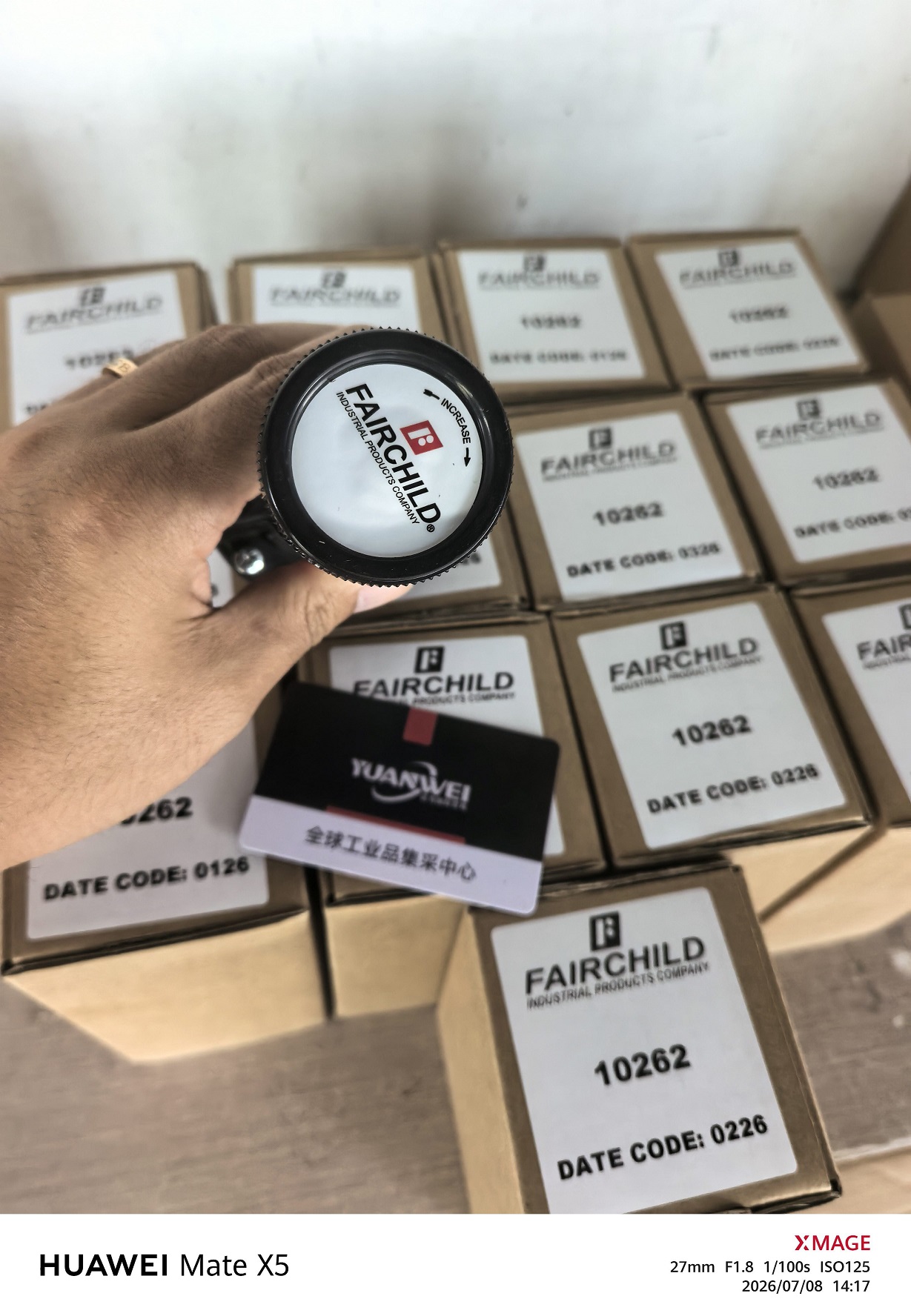

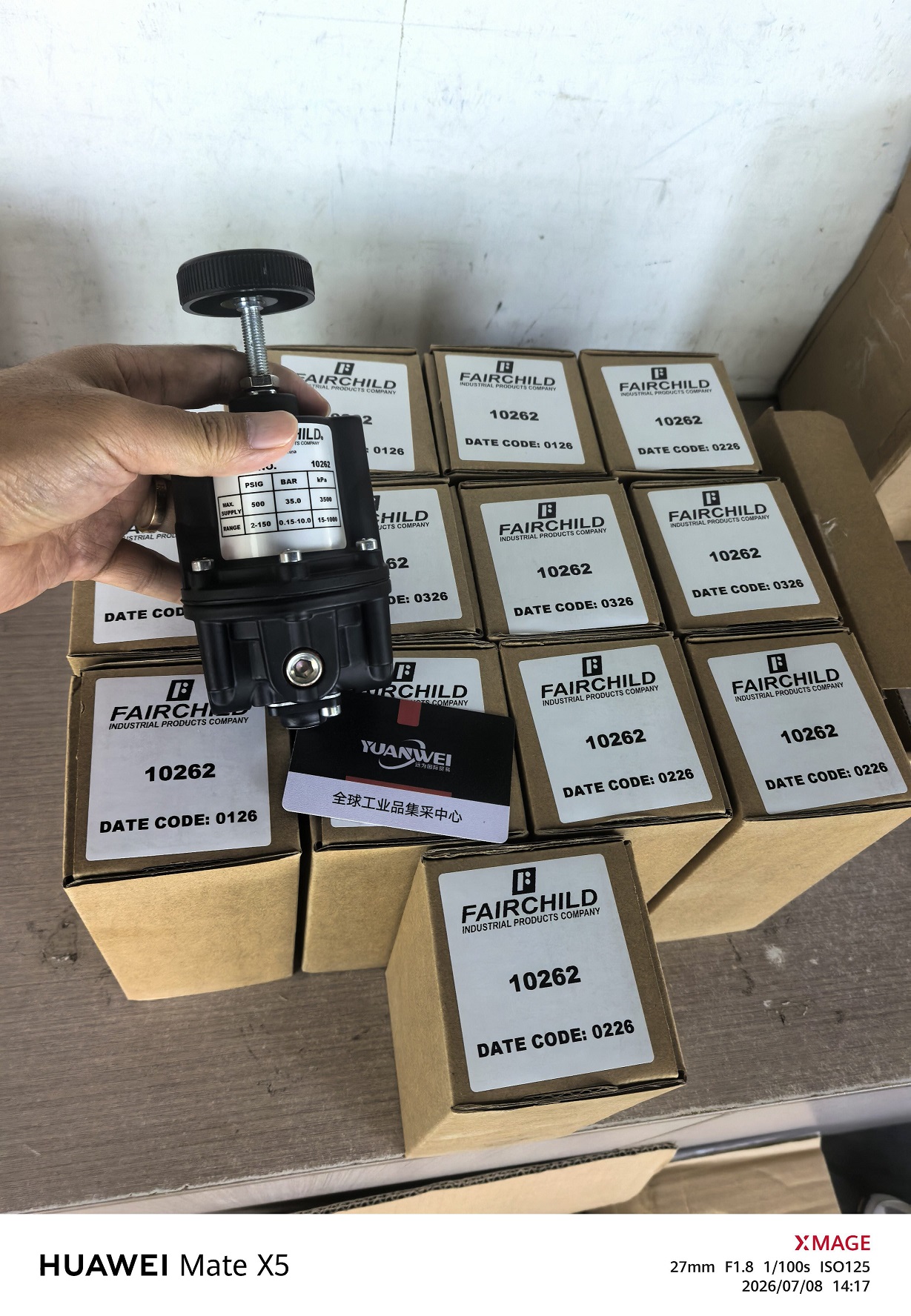

Fairchild仙童10系列高流量精确调节器
Fairchild仙童常用型号如下:
10262 10262B 10262BE 10262BEH 10262BEHSC 10262BEJT 10262BET 10262BH 10262BHSC 10262BJ 10262BJU
10262BR 10262BT 10262BU 10262C 10262CB 10262CE 10262CET 10262CH 10262CJ 10262CL 10262CR 10262CT
10262CU 10262E 10262EH 10262EHJ 10262EHSC 10262EJ 10262EJN 10262EJSC 10262EN 10262ENT 10262ESC
10262ET 10262H 10262HJ 10262HJN 10262HN 10262HNSC 10262HSC 10262J 10262JL 10262JN
10262JNSC 10262JNT 10262JNU 10262JSC 10262JU 10262L 10262N
10262NT 10262NU 10262NUSC 10262P 10262R 10262RH 10262RU 10262SC
10262SCU 10262T 10262TU 10262U 10262X 10263 10263B 10263BE 10263BEH 10263BEHT 10263BH 10263BHSC 10263BJ 10263BT 10263C
10263CB 10263CH 10263CJ 10263CL 10263CR 10263CT 10263CU 10263E
10263EJ 10263EJN 10263EJU 10263EN 10263EP 10263ET 10263H 10263HJN
10263HN 10263J 10263JN 10263JNU 10263JSC 10263JU 10263L 10263N
10263NP 10263NT 10263NU 10263R 10263SC 10263T 10263TU 10263U 10264 10264B 10264BE 10264BET 10264BJ 10264C 10264CEHJ 10264CH
10264CT 10264CU 10264E 10264EN 10264EU 10264H 10264HJ 10264HJN
10264J 10264JN 10264JNSC 10264JNT 10264JNU 10264JSC 10264JU
10264L 10264N 10264NR 10264NT 10264NU 10264SC 10264T 10264TU
10264U 10272 10272B 10272BE 10272BH 10272BRU 10272BT 10272C
10272E 10272EJ 10272EJL 10272ET 10272H 10272HN 10272HNSC 10272J
10272JN 10272JU 10272L 10272LT 10272LU 10272N 10272NSC 10272NT
10272NU 10272SC 10272T 10272U 10273 10273B 10273BT 10273C 10273E 10273EJ 10273EU 10273H 10273HJ 10273HT 10273J 10273JN 10273JNU
10273N 10273NT 10273NU 10273R 10273SC 10273T 10273U 10274 10274B
10274BT 10274C 10274H 10274J 10274JN 10274JU 10274N 10274T 10274U
10282 10282B 10282BE 10282BJ 10282BJSC 10282E 10282EH 10282EHJ
10282EJL 10282EL 10282H 10282HN 10282J 10282JL 10282JN 10282JU
10282L 10282N 10282NT 10282NU 10282R 10282T 10282TU 10282U 10283
10283B 10283BU 10283E 10283ET 10283J 10283JNU 10283JU 10283L 10283N 10283NT 10283SC 10283T 10283U 10284 10284B 10284H 10284J
10284JL 10284JN 10284JU 10284L 10284N 10284NT 10284NU 10284U
1029210292B 10292BE 10292BJ 10292E 10292EH 10292EJ 10292EL 10292ET 10292H 10292HJ 10292HN 10292J 10292JL
10292JN 10292JNU 10292JU 10292L 10292N 10292NU 10292R 10292SC 10292T 10292U 10293
10293B 10293BE 10293BJ 10293BT 10293E 10293EJN 10293EN 10293ET
10293J 10293JN 10293JNU 10293JT 10293JU 10293N 10293NT 10293T 10293U 10294 10294B 10294E 10294EN 10294H 10294J 10294JN 10294JNU
10294JU 10294N 10294NU 10294T 10294U 102A2-Z20218 Z14520-1 F Z14520-2 F Z14520-3 F Z14755-1 M
Z14755-2 M Z14755-3 M Z15875-10202C Z15875-10203C
Z15875-10232 Z15875-10233 Z15875-10262 Z15875-10262U Z15955-1
Z15962-10232B Z16063-10202 Z16063-10203 Z16063-10232 Z16063-10233
Z16063-10242 Z16063-10243 Z16063-10262 Z16063-10263 Z16293-1
Z16293-2 Z16490-10212 Z16490-10212C Z16490-10213 Z16490-10214T Z16490-10222 Z16490-10222C Z16490-10232 Z16490-10232C Z1649010233
Z16490-10233C Z16490-10233CH Z16490-10234 Z16490-10242 Z16490-10242C Z16490-10243 Z16490-10243C Z16490-10243H Z16490-10244
Z16490-10262 Z16490-10262C Z16490-10263 Z16490-10263C Z16490-10263U Z16490-10264 Z16490-10264C Z16490-10272 Z16490-10273
Z16541-1 Z16541-2 Z16987-10232JN Z16987-10233 Z16987-10262 Z18180-10202 Z18180-10242 Z18180-10242C Z18180-10243 Z18330-1
Z18828-6 Z18861-10263 Z18889-1 Z18889-2 Z18896-5 Z18896-6 Z19235-1 Z19235-2 Z19235-3 Z19676-10243N Z19767-10223 Z19767-10243
Z19891-7 Z19891-8 Z19891-9 Z8826-10212N Z9060-1 Z9060-2 Z9365
10202BP 10202BPASC 10202BPJ 10202BPJSC 10202BPJT 10202BPT
10202BPU 10203BP 10203BPEH 10203BPJ 10203BPJT 10203BPJU 10203BPU
10204BP 10204BPJ 10204BPSC 10204BPT 10204BPU 10212BP 10212BPE 10212BPHJ 10212BPHJSC 10212BPJ 10212BPJSC 10212BPJU 10212BPSC
10212BPT 10212BPTU 10212BPU 10213BP 10213BPJ 10213BPT 10213BPU
10214BP 10214BPA 10214BPH 10214BPJ 10214BPJT 10214BPT 10214BPTU
10214BPU 10222ABPSC 10222BP 10222BPAH 10222BPASC 10222BPE 10222BPEH 10222BPET 10222BPH 10222BPHJ 10222BPJ
10222BPJSC 10222BPJT 10222BPJU 10222BPSC 10222BPT 10222BPU 10223BP 10223BPE
10223BPH 10223BPJ 10223BPJT 10223BPJTU 10223BPJU 10223BPT 10223BPTU 10223BPU 10224BP 10224BPH 10224BPJ 10224BPJT
10224BPT 10224BPTU 10224BPU 10232BP 10232BPA 10232BPASC 10232BPE 10232BPEJ
10232BPH 10232BPHJ 10232BPJ 10232BPJSC 10232BPJT 10232BPT 10232BPU 10233BP 10233BPJ 10233BPJSC 10233BPJT
10233BPJU 10233BPT 10233BPU 10234BP 10234BPA 10234BPJ 10234BPU 10242BP 10242BPA
10242BPEJ 10242BPH 10242BPHJ 10242BPJ 10242BPJU 10242BPSC 10242BPT 10242BPU 10243BP 10243BPEJ 10243BPJ 10243BPJT 10243BPJU
10243BPSC 10243BPT 10243BPU 10244BP 10244BPE 10244BPH 10244BPHJ
10244BPJ 10244BPJSC 10244BPJT 10244BPJ-Z20214 10244BPU 10262BP
10262BPA 10262BPE 10262BPEJ 10262BPH 10262BPHJ 10262BPJ 10262BPJSC 10262BPJT 10262BPJU 10262BPT 10262BPTU 10262BPU
10263BP 10263BPEJ 10263BPHJ 10263BPJ 10263BPJSC 10263BPJU 10263BPT 10263BPU 10264BP 10264BPEHJ 10264BPH 10264BPHJ 10264BPJ
10264BPJT 10264BPJU 10264BPT 10264BPU 10272BP 10272BPEJ 10272BPH
10272BPHJ 10272BPJ 10272BPT 10272BPU 10273BP 10273BPEJ 10273BPJ
10273BPT 10273BPU 10274BP 10274BPH 10274BPHJ 10274BPJ 10274BPT
10274BPU 10282BP 10282BPH 10282BPJ 10282BPJU 10282BPU 10283BP 10283BPJ 10283BPJU 10283BPT 10283BPU 10284BP 10284BPJ 10284BPJU
10284BPT 10284BPU 10292BP 10292BPH 10292BPJ 10292BPJU 10292BPU
10293BP 10293BPJ 10293BPJU 10293BPT 10293BPU 10294BP 10294BPH
Fairchild仙童30系列小型精确调节器
30212 1/4"NPT, 0-2 psig Adjustable Output
30213 3/8"NPT, 0-2 psig Adjustable Output
30222 1/4"NPT, 0-10 psig Adjustable Output
30223 3/8"NPT, 0-10 psig Adjustable Output
30232 1/4"NPT, 0.5-30 psig Adjustable Output
30233 3/8"NPT, 0.5-30 psig Adjustable Output
30242 1/4"NPT, 1-60 psig Adjustable Output
30243 3/8"NPT, 1-60 psig Adjustable Output
